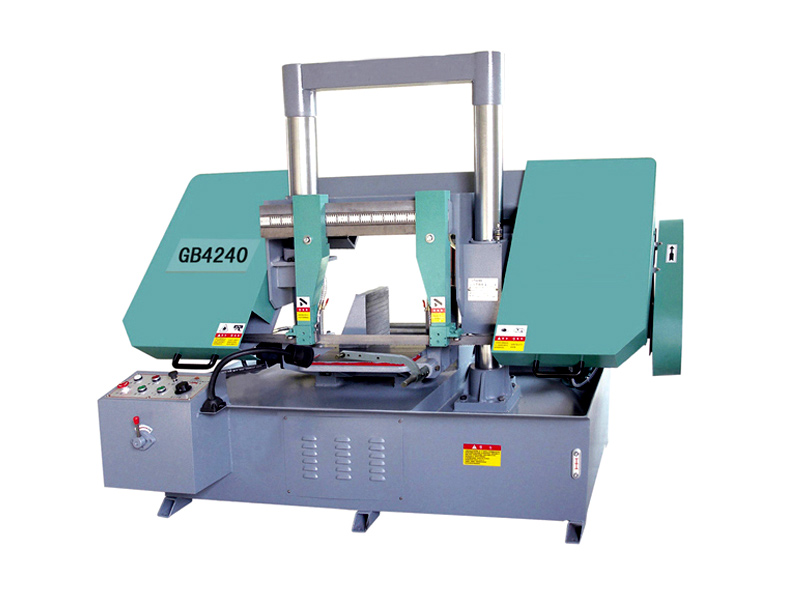

GB4240金属带锯床
  • GB4240金属带锯床
  • 产品名称:GB4240金属带锯床
  • 生产厂家:滕州市高地机床有限公司
  • 销售经理:宋经理
  • 联系方式:0632-5806100
  • 切削范围:400mm
  • 锯带规格:4650×41×1.3
  • 主电机功率:3kw
  • 生产厂家
  • 一手价格
  • 高端质量
  • 优质配件
  • 三包一年
  • 终身售后
GB4240金属带锯床详细信息

GB4240金属带锯床行业算是一个发展较快的行业,我国也一直是这类设备的生产销售大国。在新的竞争周期里,行业能否继续之前的辉煌呢,这主要还得看行业能否保持产业优势。GB4240金属带锯床是集机、电、液为一体的全自动金属带锯床,是锯切较大直径的黑色金属和有色金属等各种型材的设备,具有高效、节能、等特点。其结构合理,造型美观、操作方便,是大中型企业批量理想的金属带锯床。
 主要参数:

产品型号

GB4240

圆材最大切割范围(mm

φ400

方材最大切割范围(mm

400×400

锯带规格(mm

4650×41×1.3

锯带线速(m/min

274569

工作夹紧方式

液压

主电机功率(kw

3

外形尺寸(mm

2380×1200×1500

主要特点:切削速度液压控制,无级调速;导向块结构科学合理,延长锯条的使用寿命;双立柱结构,操作平稳;锯切稳定,精度高;

金属带锯床主要部件包括:底坐;床身、立柱;锯梁和传动机构;导向装置;工件夹紧;张紧装置;送料架;液压传动系统;电气控制系统;润滑及冷却系统; 金属带锯床底座:

金属带锯床底座为钢板焊接而成的箱形结构,床身、立柱固定其上, 圆锯床底座内腔有较大空间,前左侧为电气按钮控制箱,右侧为电气配电板箱,中间由钢板焊成的液压油箱,腔内装有液压泵站,液压管路,右侧为冷却切削液箱及水泵,底四角有地脚螺栓孔。

金属带锯床床身组成:

金属带锯床床身为铸铁件,固定在底座上,立柱由一大小圆柱组成,大圆立柱作为锯架动的导轨,是用以支撑锯梁上下升降运动,并保证精确的导向,小圆柱起辅助作用,从而保证锯条的正常切削。中间为夹料虎钳和手动送料机构,虎钳前方连接有承接成品件的工作台,左侧的夹紧装置为夹紧丝杆穿过液压夹紧油缸杆内孔,转动手轮或按动按钮,使左钳口左右运动。

金属带锯床锯梁和传动机构:

由厚钢板切割成形焊接而成,具有较强的刚性,其右后侧固定有蜗轮箱,箱内的蜗轮与锯梁上面的主动轮固接,二者同步旋转,左侧为被动轮和锯条张紧位置。锯条的回转运动由主电机、皮带轮、蜗轮付经两级变速将驱动为传递到主动轮,再由主动轮、锯条驱动被动轮来实现的,锯条运转速度共三档。

金属带锯床锯条导向装置:

导向装置安装在锯梁支板上,由左、右导向臂与导向头组成,左、右导向臂都可沿燕尾榫移动(或右导向臂固定在立柱套上),调整两导向臂间距离比工件尺寸宽40mm左右。导向装置用于改变锯条的安装角,使锯条与工作台垂直,为保证锯条的切削精度,减少振动,在左右导向臂各装有一组导向轮(滚动轴承)和耐磨的导向块,锯条背部也有耐磨合金的导向块。

夹紧机构:

右虎钳固定在床身上,夹紧丝杆穿过液压夹紧油缸内孔,

液压金属带锯床由丝杆连接左虎钳沿导轨左右移动,当左虎钳距离工件10-30MM时连接。手按控制面板的钳紧或钳松按钳,使工件夹紧或松开。

张紧装置:

是由滑板座、滑板、丝杆等组成,当要将锯条张紧时,用扭力扳手按顺时针方向旋转可张紧锯条,处于工作状态。如锯床处于长时间停机状态,扭力扳手向逆时针方向旋转锯条松开,松开锯条后可更换新锯条。

注意事项:

1、用户在遵守机床的运输、保管规程的条件下,开箱时,如发现质量不良而发生损坏,附件与装箱单不符合等情况,请与我公司联系。
2、安装/使用前,必须认真熟悉使用说明书的有关内容,如有疑问,请及时与我公司联系,违规操作后果自负。
3、本机床应安放在无明显振源的环境内验收和使用。
机床的安装:
1、机床应安装在无明显震动的地方,可采用混凝土结构的地基,地面应平直,机床四周应留足够的空间,以便于安装调试,检查及维修操作的进行。
2、调整机床的安装水平
在底座四角采用垫铁调整,在夹料虎钳导轨面上放置水平仪沿纵向横向分别调整。
操作及维护
1、操作
(1)往液压油箱内加入46号液压油(冬季加32号液压油),加油前必须清理油箱,用粘污膏或硬白面团把油箱死角细微的杂质粘出来,再加入液压油,油面必须在过滤网20mm以上,磁铁必须放在滤网周围,油箱内必须长期保证清洁。违反以上事项可能造成液压系统不能正常工作!
(2)锯切不同材料,如圆钢、方钢及各种型管材及不同材质的原料时,要选用不同齿形的锯条及不同的切削速度和进给速度。选择不当容易出现锯齿很快磨损,降低锯条使用寿命,严重时锯条断裂。
(3)将电箱内DE108总电源开光打开,总电源接通指示灯亮。
(4)将“液压”钮按下,油泵电机工作,按“开/关”按钮使用油泵电机停止工作。
(5)按“上升”按钮锯架快速上升。
(6)按“下降”按钮锯架快速下降。
(7)按:“锯带”按钮,主电机起动,锯带开始下料工作,按“开/关”按钮工作停止。
(8)将下床身左侧手柄转至“夹紧”,虎钳将工件夹紧,转至“松开”时虎钳将工件松开。
金属带锯床的安全维护保养
1. 用户必须对本机床的操作人员进行专业培训,使其具有安全完成各种操作的能力,以防止因操作不当对人和机床造成伤害和损坏。
2. 用户必须严格按使用说明书的规定,正确安装和使用本机床,并在机床周围提供适当的作业区,作业区应整洁,无妨碍操作人员的障碍物,以便进行安全操作和日常维护。
3. 操作者必须按所受培训和使用说明书的要求进行操作,并定期对机床进行维护、保养,以保持安全操作条件。
4. 操作者必须在机床具有安全防护装置的条件下工作,并经常检查它们的完好性,严禁任意拆除机床上的安全防护装置。必要时还应在机床周围设置防护栅栏。
a5. 操作者在开车前必须盖好所有防护罩,同时将带锯条可调防护罩整理至尽可能靠近工件。机床运转时,不得打开各类防护罩。
6. 拆卸更换带锯条时,必须确认机床已停止运转后,方可打开锯轮防护罩,并检查防护罩的支撑是否牢固可靠。拆装锯条时须带防护手套,谨防扎伤和刺伤。
7. 机床工作时,严禁身体任何部位接触运转的带锯条及加工区,严禁去拿被卡住或以切断的工件。
8. 严禁带手套和穿宽松衣服操作和维修机床。
9. 在使用机床过程中应随时注意观察,检查各运动部件运转是否正常,有无异常声响,如有出现,应及时查找原因并加以排除。
10. 切削过程有大量切屑产生,并堆积在工作台面,及锯架内,应及时加以清除,以免阻塞锯齿,影响切削效果及锯带寿命。
11. 经常检查冷却液及液压油的清洁度和油量,保证供油,供液充足,避免液压元件的阻塞而造成机床运转不正常。
12. 对导轨面和各润滑点应加足润滑油(脂),锯轮轴承半年内应加一次润滑油,锯架升降的两滑座上,每天应加油一至三次。
13. 每天工作完毕,应将带锯条放松,以提高其使用寿命。
14. 蜗轮箱内的润滑油应定期更换,一般为半年至一年。
15. 工作后应擦抹机床,保持机床各部位的清洁度,提高文明生产水平。
16. 为了防止由于锯架自重产生的正常下降所引起压坏锯带的现象,应在下班前将工件退入钳口内,然后方可关闭电源。
金属带锯床使用的锯条故障有哪些原因
一、金属带锯床使用的锯条拉齿什么原因?
a.选择的不正确:齿距过大或锯齿过密。b.材料或锯条未固定好。c.切割进给过大或带锯条转速过快。d.焊接问题。e.钢丝刷停止工作,使切削无法排出。f.切削液浓度过低。
二、金属带锯床使用的锯条齿尖磨损过快什么原因?a.齿尖未正常磨合。b.冷却液浓度不够或用量过少。c.检查或更换钢丝球。 d.调整切割进给量或带锯转速。e.选择适当的齿型。
三、金属带锯床使用的锯条切斜什么原因?a.齿尖异常磨损。b.齿尖磨合不够。c.引导臂之间的距离过大或引导臂未在同一水平线上,应调整.d.锯床侧导轮或钨钢片损坏,应更换。e.带锯张力过小。f.被锯工件夹板松弛。g.焊接问题。
四、金属带锯床使用的锯条切割表面粗糙什么原因?a.带锯转速过快或切割进给过大。b.齿尖未正常磨合。c.齿尖磨损。d.检查或更换钢丝刷。e.焊接问题。
五、金属带锯床使用的锯条断带什么原因?a.金属带锯床引导臂坏。b.引导臂之间的距离过大。c.金属带锯床轮盘转动周长过小,建议使用窄一点带锯。d.带锯条张力过大。e.切割进给过大。f.焊接问题。
季节的变化金属带锯床该怎样来进行保养
对于金属带锯床来说,其维护和保养是要分季节和使用时间的。看似毫无关联的锯床设备和季节因素,因为相关产品而变得关系紧密。同样的,针对换季时机器的保存、保养也有必要在此重申一下。
在换季时对于所用金属带锯床机械的保养也很重要,一旦保存不到位,就有可能导致机器在来年无法正常使用。下面介绍几种金属带锯床保养和使用的一般性通用规则:首先,在机器买回的时候就要对其进行全身体检,特别是处于磨合期的机器容易在紧固、润滑方面出现纰漏,因此要及时检查维护。
关于金属带锯床的维修知识这里不再一一说明。简要来说要做到:对零部件进行紧固;根据切割对象规格来对机器做出相应调整;部件衔接处要定期润滑;最后一点,也是本文着重提出的,就是金属带锯床在换季时,企业要做到重新对锯床进行彻底清洁,然后是配套设施的保存要绝对密封,最后要使整机处于干燥的环境中,确保其不被腐蚀。
